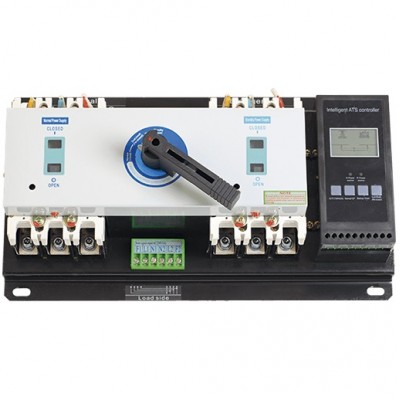

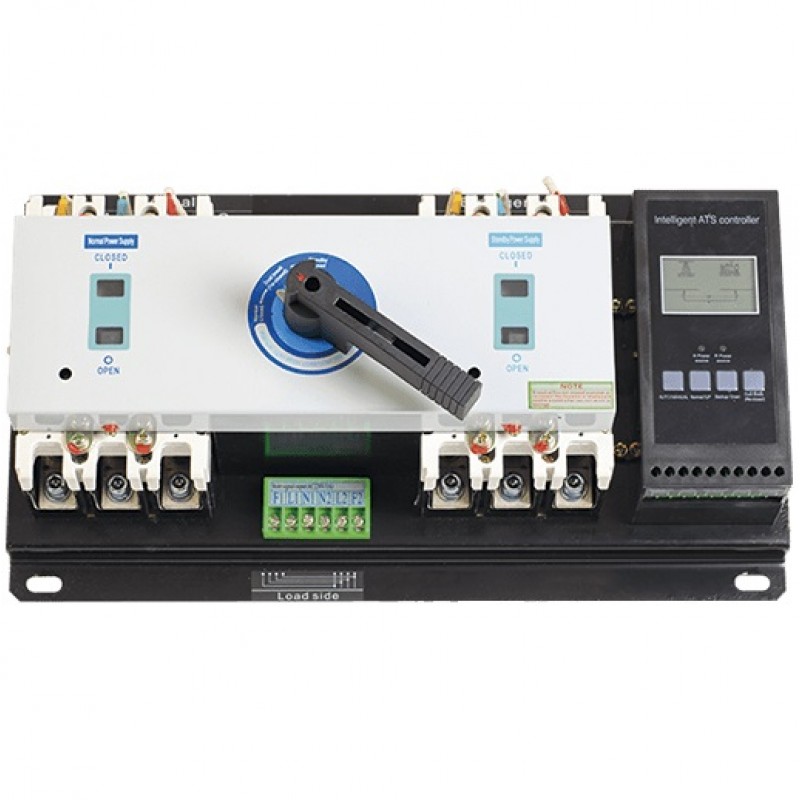

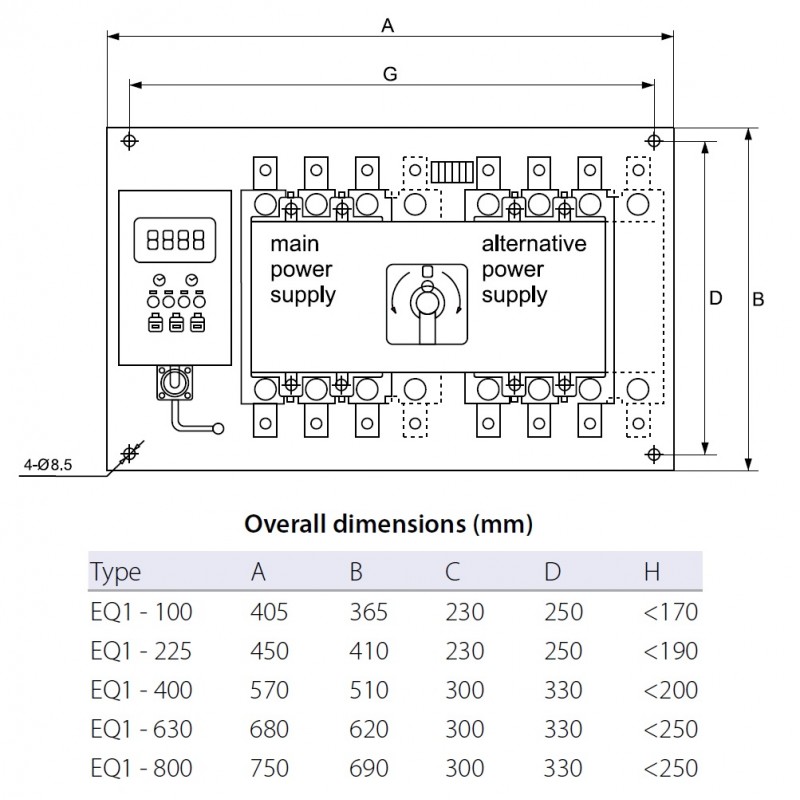

Αυτόματος Διακόπτης Μεταγωγής ATS 800A με Εξωτερική Οθόνη EQ1-800 44834

Ο EQ1 είναι ένα ολοκληρωμένο σύστημα αυτόματης μεταγωγής δύο πηγών τροφοδοσίας (ATS – Automatic Transfer Switch), σχεδιασμένο για τη διατήρηση της ηλεκτρικής τροφοδοσίας ενός φορτίου μέσω της αυτόματης εναλλαγής μεταξύ δύο ανεξάρτητων πηγών.

Το σύστημα επιτηρεί συνεχώς τις ηλεκτρικές παραμέτρους της κύριας πηγής τροφοδοσίας. Σε περίπτωση διακοπής, απώλειας φάσης ή απόκλισης των επιτηρούμενων παραμέτρων από τις προκαθορισμένες τιμές, ενεργοποιείται η διαδικασία μεταγωγής προς τη δεύτερη διαθέσιμη πηγή.

Η μεταγωγή πραγματοποιείται μόνο εφόσον το σύστημα επιβεβαιώσει ότι στη δευτερεύουσα πηγή είναι διαθέσιμες και οι τρεις φάσεις, ώστε να εξασφαλίζεται η κατάλληλη τριφασική τροφοδοσία του φορτίου.

Η διάταξη αποτελείται από δύο αυτόματους διακόπτες ισχύος κλειστού τύπου (MCCB – Molded Case Circuit Breakers), οι οποίοι είναι τοποθετημένοι σε κοινό μεταλλικό πλαίσιο και συνδέονται μέσω κοινού μηχανισμού μεταγωγής. Η μηχανική σύνδεση εξασφαλίζει την εναλλαγή μεταξύ των δύο πηγών και αποτρέπει την ταυτόχρονη σύνδεσή τους προς το φορτίο.

Η λειτουργία της διάταξης ελέγχεται από μονάδα αυτόματου ελέγχου και επιτήρησης, η οποία παρακολουθεί την κατάσταση των δύο πηγών και δίνει τις κατάλληλες εντολές στον μηχανισμό μεταγωγής.

Ο EQ1 είναι κατάλληλος για εφαρμογές όπου απαιτείται αυτόματη εναλλαγή μεταξύ κύριας και εφεδρικής παροχής, όπως μεταξύ δικτύου ηλεκτρικής ενέργειας και ηλεκτροπαραγωγού ζεύγους (γεννήτριας) ή μεταξύ δύο ανεξάρτητων ηλεκτρικών παροχών.

Λειτουργίες

• Ζεύξη και απόζευξη ηλεκτρικών κυκλωμάτων υψηλού φορτίου σε περίπτωση διακοπής ή απόκλισης των παραμέτρων της κύριας παροχής τροφοδοσίας.
• Αυτόματη μεταγωγή στη δεύτερη πηγή τροφοδοσίας σε περίπτωση απώλειας φάσης της κύριας παροχής.
•  Δυνατότητα σύνδεσης με κεντρικό πίνακα πυρανίχνευσης. Σε περίπτωση πυρκαγιάς, το ATS αποσυνδέει και τις δύο πηγές τροφοδοσίας.
• Διακοπή ηλεκτρικών κυκλωμάτων και έλεγχος φορτίων μεγάλης ισχύος.
•  Μπορεί να χρησιμοποιηθεί ως κεντρικός διακόπτης σε οικιακές ή βιομηχανικές εγκαταστάσεις διανομής που διαθέτουν ηλεκτροπαραγωγό ζεύγος (γεννήτρια) ή δεύτερη εφεδρική πηγή τροφοδοσίας, όπως νοσοκομεία, ταχυδρομεία, στρατιωτικές εγκαταστάσεις και αίθουσες ελέγχου.
• Χαρακτηρίζεται από υψηλή αξιοπιστία των ηλεκτρικών χαρακτηριστικών λειτουργίας.
• Μηχανισμός χειρισμού: ηλεκτροκινητήρας (motor-operated).
• Παράμετροι που επιτηρεί το σύστημα
  - Παρουσία και των τριών φάσεων της τροφοδοσίας
  - Τάση κάθε φάσης, ώστε να βρίσκεται εντός των προκαθορισμένων ορίων
  - Υπερφόρτιση του ηλεκτρικού κυκλώματος
  - Βραχυκύκλωμα στην έξοδο

• Προστασία από υπερφόρτιση
• Στιγμιαία προστασία από βραχυκύκλωμα
• Προστασία από απώλεια φάσης
• Προστασία από υπόταση
• Δυνατότητα ρύθμισης του χρόνου μεταγωγής μεταξύ των δύο πηγών τροφοδοσίας, με ελάχιστο χρόνο 3 δευτερόλεπτα
• Δυνατότητα αυτόματης επαναφοράς στην κύρια πηγή τροφοδοσίας, μετά την αποκατάσταση των ηλεκτρικών παραμέτρων της στα επιτρεπόμενα όρια
• Το σύστημα αυτόματης μεταγωγής δύο πηγών τροφοδοσίας διατίθεται σε δύο εκδόσεις:
  - Με οθόνη / μονάδα ελέγχου ενσωματωμένη στην πλάκα στήριξης (integrated type)
  - Με ξεχωριστή οθόνη / μονάδα ελέγχου

• Ονομαστική τάση λειτουργίας: 690V AC, 50/60 Hz
• Ονομαστικό ρεύμα: 800A
• Μέγιστη ικανότητα διακοπής Icu: 100kA
• Ονομαστική ικανότητα διακοπής σε λειτουργίας Ics: 65kA
• Διατομή αγωγού τροφοδοσίας: 240mm²
• Αντοχή σε κρουστική υπέρταση: ≥ 6000V
• Ακροδέκτες σύνδεσης: κοχλιωτή σύνδεση με 4 κοχλίες προς τον ζυγό τροφοδοσίας
• Σύνδεση με:
  - Χάλκινους ζυγούς
  - Εύκαμπτους ή άκαμπτους αγωγούς
• Ηλεκτρική αντοχή (αριθμός κύκλων λειτουργίας): ≥ 2.000 κύκλοι
• Μηχανική αντοχή (αριθμός κύκλων λειτουργίας): ≥ 6.000 κύκλοι
• Βαθμός προστασίας: IP21
• Τοποθέτηση:
  - Στερέωση με κοχλίες
  - Θέση εγκατάστασης: κατακόρυφη, με μέγιστη επιτρεπόμενη κλίση 5°
• Τα πλαστικά μέρη των διακοπτών είναι κατασκευασμένα από υλικό ανθεκτικό στην υπεριώδη ακτινοβολία (UV) και μη εύφλεκτο
• Θερμοκρασία περιβάλλοντος λειτουργίας: -10°C έως +65°C
• Μέγιστο υψόμετρο εγκατάστασης: έως 2.000 m
