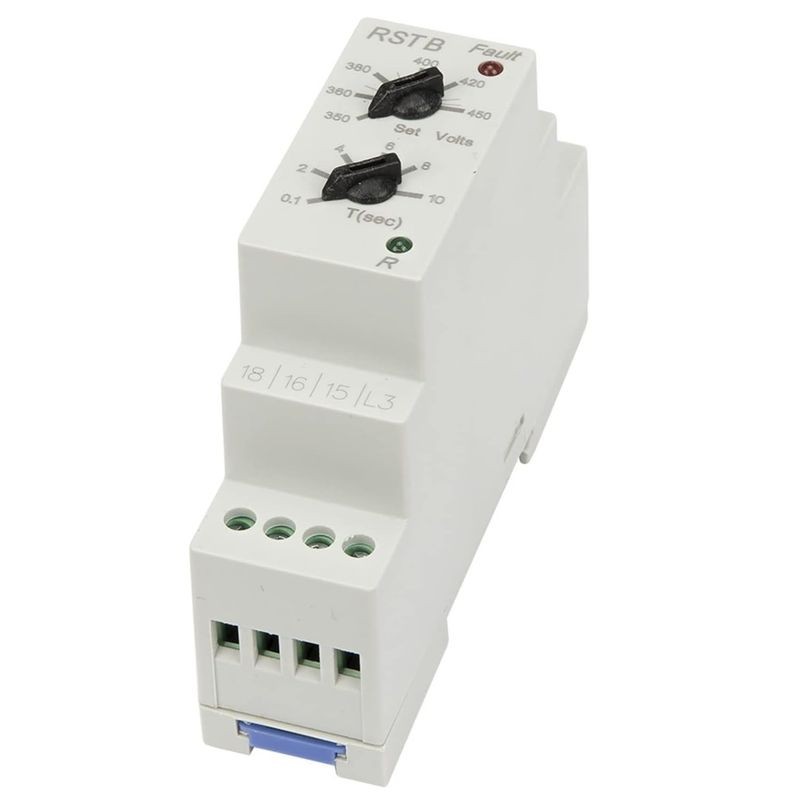

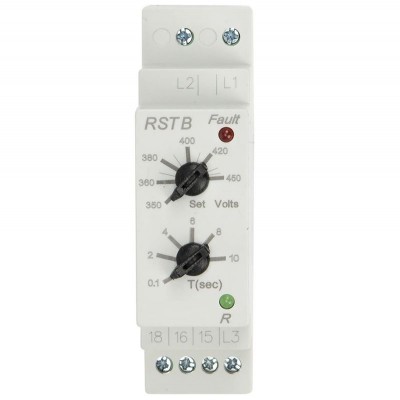

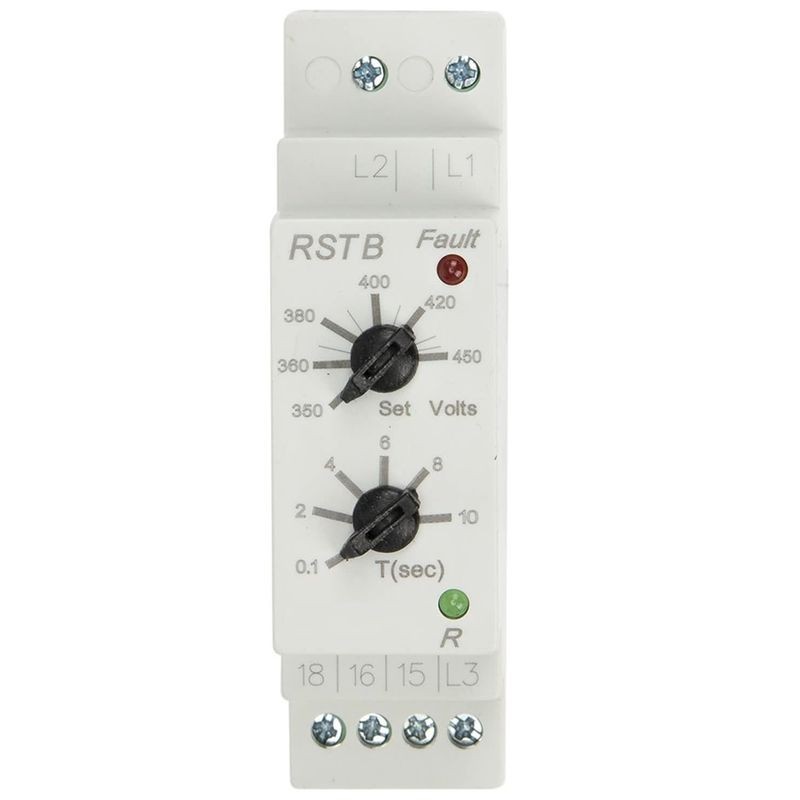

Ρελέ Επιτήρησης Φάσεων 400V 300–480V EK-RSTB 50103

Η συσκευή προορίζεται για τοποθέτηση σε ράγα DIN και χρησιμοποιείται για τον έλεγχο και την ένδειξη της παρουσίας, της διαδοχής και της ποιότητας των φάσεων ενός τριφασικού δικτύου.

Η συσκευή ανιχνεύει τις ακόλουθες καταστάσεις σφάλματος:

• Απώλεια μίας ή περισσότερων φάσεων
• Αλλαγή ή λανθασμένη διαδοχή φάσεων
• Πτώση της τάσης τροφοδοσίας κάτω από −10%
• Αύξηση της τάσης τροφοδοσίας πάνω από +10%
• Ασυμμετρία τάσης μεταξύ των φάσεων ±10%

Όταν παρουσιαστεί μία από τις παραπάνω καταστάσεις, ενεργοποιείται το ενσωματωμένο ρελέ εξόδου, το οποίο διακόπτει το κύκλωμα ελέγχου.

Ο χρόνος μεταξύ της ανίχνευσης του σφάλματος και της μεταγωγής του ρελέ εξόδου μπορεί να ρυθμιστεί, ώστε να αποφεύγονται ανεπιθύμητες διακοπές λειτουργίας σε περίπτωση πολύ σύντομων διακυμάνσεων ή διακοπών της τάσης.

Όταν η τάση επανέλθει στα κανονικά όρια, η συσκευή επανέρχεται σε κανονική λειτουργία σύμφωνα με τις προκαθορισμένες τιμές υστέρησης (hysteresis).

Σε περίπτωση λανθασμένης διαδοχής φάσεων, η συσκευή ενεργεί άμεσα, χωρίς τη ρυθμιζόμενη χρονική καθυστέρηση.

Τεχνικά χαρακτηριστικά

• Τάση τροφοδοσίας: 400V AC, 50 Hz
• Ρύθμιση χρονικής καθυστέρησης λειτουργίας: 0,1 – 10 sec
• Ρυθμιζόμενο εύρος τάσης λειτουργίας: 300 – 480V
• Ηλεκτρική αντοχή: 1.000.000 κύκλοι
• Μηχανική αντοχή: 10.000.000 κύκλοι
• Φωτεινή ένδειξη:
  - Πράσινο LED – ένδειξη αλλαγής κατάστασης
  - Κόκκινο LED – ένδειξη σφάλματος
• Θερμοκρασία λειτουργίας: -5 έως +65°C
• Σχετική υγρασία: 35 – 85% RH
• Βάρος: 120g
